Teoría del amplificador no inversor:

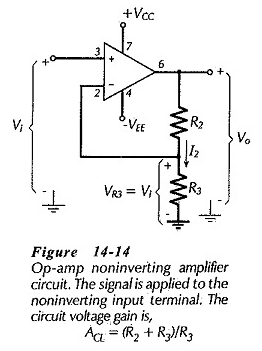

Amplificador no inversor de acoplamiento directo: el circuito de teoría del amplificador no inversor en la figura 14-14 se comporta de manera similar a un circuito de seguidor de voltaje con una diferencia importante.
En lugar de que todo el voltaje de salida se vuelva directamente a la terminal de entrada de inversión (como en un seguidor de voltaje), solo se retrasa una parte de VO. El voltaje de salida se divide por las resistencias R2 y R3, y el voltaje a través de R3 se aplica al terminal de entrada de inversión.
Como en el caso del seguidor de voltaje, el voltaje de salida cambia según sea necesario para mantener el voltaje del terminal de entrada invertida igual al de la entrada no inversora. Por lo tanto, el voltaje VR3 siempre es igual a VI, y el voltaje de salida se determina por las resistencias de R2 y R3.
Debido a que el voltaje de la señal se aplica al terminal de entrada no inversor de amplificadores OP, la salida siempre tiene la misma polaridad que la entrada. Una entrada positiva produce una salida positiva y viceversa.
Por lo tanto, la entrada no está invertida (en la salida), y el circuito se identifica como un amplificador no inversor.
La corriente de divisor de voltaje (I2) siempre se selecciona para ser mucho más grande que la corriente de polarización de entrada del amplificador operacional, y
Además, en la figura 14-14 se ve que
La ganancia de voltaje del circuito es,

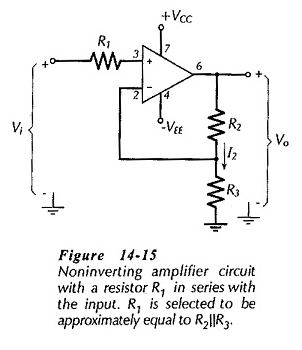

La Figura 14-15 muestra una teoría del amplificador no inversor con una resistencia (R1) conectada en serie con el terminal de entrada no inversor. Como en el caso de otros circuitos OP-Amp, esto se hace para igualar las gotas de voltaje de la resistencia producidas por la corriente de polarización de entrada.
En este caso, R1 se selecciona para que sea aproximadamente igual a la resistencia ‘visto de’ mirar fuera del terminal de entrada invertida. De este modo,
Las impedancias de entrada y salida para una teoría del amplificador no inversor se determinan fácilmente a partir de las ecuaciones de retroalimentación negativa.
El diseño de un amplificador no inversor implica la determinación de resistencias de divisor de voltaje adecuadas (R2 y R3).
Amplificador no invertir acoplado al condensador:

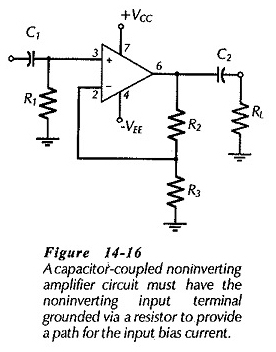

Cuando un amplificador no invertir debe tener un condensador de señal acoplado a su entrada, el terminal de entrada no inversor de amplificador OP debe estar conectado a tierra a través de una resistencia para proporcionar una ruta para la corriente de polarización de entrada. Esto se ilustra en la Fig. 14-16, donde R1 permite el paso de IB1.
Como en el caso del seguidor de voltaje acoplado al condensador, la resistencia de entrada es esencialmente igual a R1 para la teoría del amplificador no inversor acoplada al condensador.
Las resistencias R1, R2 y R3 en el circuito acoplado al condensador se determinan exactamente como para una teoría del amplificador no inversor acoplada directa.
