Circuito de amplificador FET generalizado:

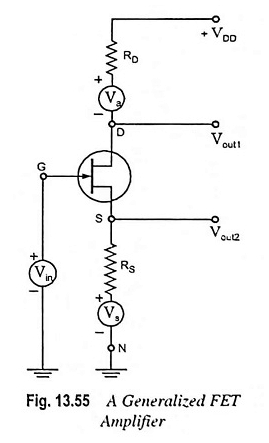

El análisis de un amplificador de fuente común con una resistencia de fuente RS, un amplificador de compuerta común y un amplificador de drenaje común a bajas frecuencias se pueden hacer considerando el circuito de amplificador FET generalizado dado en la figura 13.55.
El circuito amplificador FET generalizado consta de tres fuentes de señal independientes (vin en serie con la puerta, vs en serie con la fuente y VA en serie con el drenaje).
Para el amplificador de fuente común VA = VS = 0, y la salida Vout1 se toma en el terminal de drenaje D, como se muestra. Para el circuito de compuerta común vin = Va = 0, la señal de entrada es VS con una resistencia de fuente RS, y la salida Vout1 nuevamente se toma en el terminal de drenaje D.
Para el drenaje común (o seguidor de la fuente) RD = 0, vs = Va = 0, el voltaje de la señal de entrada es VIN y la salida Vout2 se toma en el terminal de origen, como se muestra en la figura 13.55. La resistencia de la fuente de señal es ineficaz, ya que es en serie con la puerta que casi no tiene corriente.

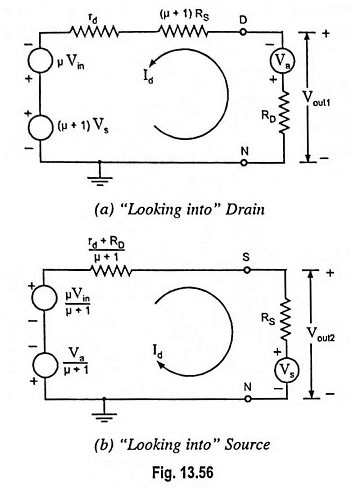

El circuito equivalente de Thevenin desde el drenaje hasta la tierra y de la fuente a la tierra se dan en las Figs. 13.56 (a) y 13.56 (b) respectivamente. Del circuito dado en la Fig.
13.56 (a) Se concluye que «mirar hacia el drenaje» del FET se ve (para operación de señal pequeña) un circuito equivalente que consta de dos generadores en serie, uno de μ veces el VIN de la señal de la puerta y el segundo (μ + 1) el voltaje de señal de fuente y la resistencia RD + (μ + 1) RS.
Tenga en cuenta que el voltaje de señal de fuente VS y la resistencia en el plomo de la fuente están multiplicadas por el mismo factor (μ + 1).
1. Amplificador de fuente común con una resistencia de fuente sin discográfica:
En la figura 13.56 (a) sustituyendo VA = VS = 0, tenemos
Ganancia de voltaje
Tenga en cuenta que, para Rs = 0, la ecuación anterior se reduce a esa ecuación. (13.41). El signo menos indica un cambio de fase de 180 ° entre la entrada y la salida.
Rout de resistencia, mirar hacia el drenaje se incrementa en (μ + 1) RS desde su valor Rd para Rs = 0. La resistencia de salida neta R’Out tiene en cuenta RD como
Se observa que con la adición de RS, la ganancia de voltaje se reduce mientras que la impedancia de salida aumenta. La impedancia de entrada es extremadamente alta (100 MΩ más o menos) ya que la unión de puerta está sesgada inversa.
2. Amplificador de puerta común:
En la figura 13.56 (a) sustituyendo vin = va = 0, tenemos
Ganancia de voltaje,
Como AV es positivo, no hay cambio entre la entrada y la salida. También desde GM ≫ GD, la magnitud de la amplificación es aproximadamente la misma que para el circuito de amplificador de fuente común con Rs ≠ 0.
La resistencia de salida viene dada por la ecuación. (13.53), y a menos que RS sea bastante pequeño, la resistencia de salida será mucho mayor que RD || Rd.
La impedancia de entrada zin, entre la fuente y el suelo se obtiene al ver la Fig. 13.56 (b)
El amplificador de compuerta común con su baja impedancia de entrada e impedancia de alta salida tiene pocas aplicaciones.
Salida de la fuente: de la Fig.
13.56 (b) Se concluye que «investigar la fuente» de la FET se ve (para la operación de señal pequeña) un circuito equivalente que consta de dos generadores en serie, uno de valor µ/(µ + 1) veces el voltaje de señalización de la puerta y el segundo 1/μ + 1 veces el voltaje de drenaje VA y una resistencia RD/RD/μ + 1.
3. Amplificador de drenaje común:
Sustitución vs = va = 0 y rd = 0 en la figura 13.56 (b), tenemos
Ganancia de voltaje,
El Zout de impedancia de salida del seguidor de la fuente a bajas frecuencias (con RD = 0 y con RS considerado externo al amplificador) es, de la Fig. 13.56 (b),
