Transistor versterker schema
Wanneer alleen een bijbehorende circuittransistor wordt gebruikt om de weerstand van een zwak signaal te vergroten, staat het circuit bekend als een transistorversterker met enkele stage.
Transistorversterker van een praktisch circuit met één etappe:

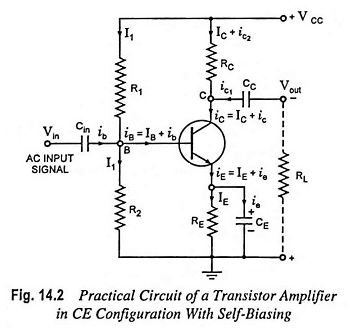

Afbeelding 14.2 toont een praktisch circuit van een enkele stage transistorversterker in de CE-configuratie en het gebruik van zelfzaken. R1, R2 en RE -weerstand vormen het polarisatie- en stabilisatiecircuit.

Het polarisatiecircuit moet op een andere manier een voldoende werkingspunt vaststellen, anders kan een deel van de halve cyclus van het signaal bij de uitgang worden gesneden. De RL -weerstand die via de uitgangsaansluitingen is verbonden, wordt belasting genoemd. Wanneer verschillende fasen worden gebruikt, vertegenwoordigt RL de invoerweerstand voor de volgende fase.
Een elektrolytische condensor, genaamd inputcondensator, CIN wordt gebruikt van ongeveer 10 μF om het signaal aan de transistorbasis te bevestigen. Bij afwezigheid van deze condensor zal de weerstand van de signaalbron aan R2 voldoen en zal daarom de bias veranderen.
Deze condensor laat het CA -signaal alleen maar stromen, maar isoleert de R2 -signaalbron.
Een andere condensor, de condensor van de zender genoemd, van capaciteit van ongeveer 100 μF wordt parallel gebruikt met de weerstand van de RE -uitgifer om een reactantieroute te bieden naar het versterkte CA -signaal.
Bij afwezigheid van deze condensor zal het versterkte CA -signaal dat door RE stroomt een spanningsval erop veroorzaakt, die op zijn beurt de ingangskant zal teruggaan en de uitgangsspanning verminderen.
Voor de koppeling van een versterkerstadium naar de volgende fase wordt een andere CC -condensor gebruikt, koppeling of blokkeercondensator, capaciteit van ongeveer 10 μF. Vanwege zijn aanwezigheid is de uitgang door de RL -belastingweerstand vrij van de CC -collectorspanning.
Bij zijn afwezigheid zal RC parallel komen met de R1 -weerstand van het bias -netwerk van de volgende fase en zal daarom de polarisatieomstandigheden van de volgende fase veranderen.
Verschillende stromen die in verschillende takken van het versterkercircuit stromen, worden aangegeven in figuur 14.2.

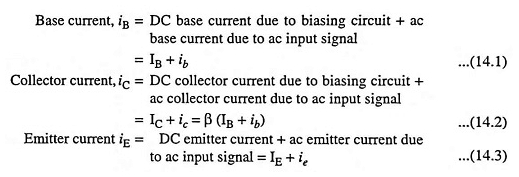

Met de toepassing van het ingangssignaal

De afleiding van de emittent:
Zoals hierboven vermeld, is het opgenomen in het circuit om een lage reactantieroute te bieden naar het versterkte CA -signaal. Zoals getoond in Fig. 14.2 is het niet in serie verbonden als een koppelingscondensator, maar het is verbonden door de weerstand van de RE.
De reden om dit te doen is om de CA -stroom weg te laten of af te leiden van de weerstand van de emittent RE. Wanneer de frequentie hoog genoeg is, ziet het eruit als een korte. Daarom wordt de afleidingcondensator van de zender gebruikt om negatieve feedback in het emittercircuit te voorkomen.
Heel eenvoudig, negatieve feedback impliceert het voeren van een deel van het uitgangssignaal van het versterker naar het ingangscircuit. Bovendien wordt het signaal opnieuw hervat dat het zich verzet tegen het ingangssignaal.
De eliminatie van de afleidingscondensator resulteert in een toename van de weerstandsweerstand, een vermindering van de spanningsversterking en een toename van de uitgangsweerstand “kijkend naar de collector”.
Het is duidelijk dat een toename van de invoerweerstand een stap in de goede richting is voor de spanningsversterker. Een vermindering van de spanningsversterking en de toename van de uitgangsweerstand zijn echter in het algemeen ongewenste effecten. Er zijn echter enkele voordelen aangeboden door deze offers.
Ten eerste, hoewel de spanningsversterking wordt verminderd, neemt de stabiliteit toe. In het bijzonder is het meestal minder afhankelijk van de transistorparameters (bijvoorbeeld de GM).
Ten tweede maakt de toename van de weerstand van de afslag van de grondverzamelaar onze benadering van de nederlaag gelijk aan nog realistischere RC.
AC -grond:
Het is mogelijk dat ik nog nooit van een CA -terrein heb gehoord, maar het bestaat echt als een afzonderlijk type aarde dat anders is dan mechanisch terrein. Een mechanisch land wordt bereikt door een kabel te verbinden tussen de punt naar aarde en aarde.
Een CA -terrein is anders omdat het optreedt door een afleidingcondensator te verbinden tussen het punt dat wordt ingekort tot de grond, met betrekking tot de CA -signalen en het terrein, dit type aarde (dat wil zeggen land van CA) bestaat alleen bij hoge frequenties. In Fig.
14.2 De afzenderterminal is gegrond. Een ontwerper gebruikt een Land van CA wanneer een punt gevoelig moet zijn voor frequentie. Een dergelijk punt is nog steeds normaal bij lage frequenties, maar was gebaseerd op hoge frequenties.
