Transistor als verstärker
Transistor als Verstärker – Schaltplan und seine Werke:
Die Hauptnützlichkeit eines Transistors liegt in seiner Fähigkeit, schwache Signale zu verstärken. Das schwache Signal wird auf die Eingangsklemmen angewendet und der amplifizierte Ausgang wird in den Ausgangsklemmen erhalten.
Ein Transistor kann die Verstärkungsfunktion und einige passive Komponenten wie Widerstand und Kondensatoren sowie eine Polarisationsbatterie nur nicht ausführen.

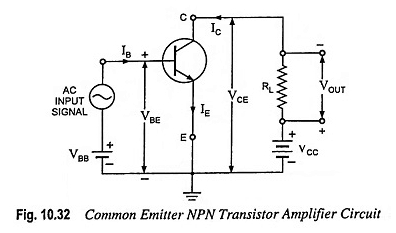

Die gemeinsame Emitterkonfiguration (CE) aufgrund ihres hohen Strom-, Spannungs- und Leistungsgewinns ist für die meisten Verstärkerschaltungen sehr geeignet. In Abbildung 10.32 gibt es einen gemeinsamen NPN -Transistor als Verstärkerschaltungsdiagramm.
Das schwache Signal wird zwischen der Emitter-Union-Base angewendet und der Ausgang wird durch einen RL-Lastwiderstand übernommen, der in Reihe mit der VCC-Sammelversorgungsspannung verbunden ist (Abb. 10.32).
Um eine treue Verstärkung zu erhalten, ist es notwendig, dass der Eingangskreis unabhängig von der Polarität des CA -Eingangssignals immer nach vorne verzerrt bleibt. Anschließend wird eine VBB -Batterie in die Schaltung eingeführt, wobei zusätzlich zur Signalspannung die Polarität angegeben ist.
Diese CC -Spannung wird als Polarisationsspannung bezeichnet, und ihre Größe ist so, dass sie den Eingangskreis immer vorwärts beibehält, unabhängig von der Polarität des Eingangssignals.
Der Eingangskreis, der bis zu der Höhe entspricht, hat einen niedrigen Widerstand und eine kleine ΔVin -Änderung der Eingangssignalspannung führt zu einer relativ großen Änderung des Emitterstroms. Dies verursacht aufgrund der Wirkung des Transistors fast die gleiche Änderung des Sammlerstroms des Sammlers.
Der Strom des Kollektors, der durch einen hohen RL -Lastwiderstand fließt, entwickelt eine große Spannung durch sie. Die Änderung der Ausgangsspannung durch den RL -Lastwiderstand kann häufig die Änderung der Eingangssignalspannung sein.
Daher ist die Spannungsverstärkung a = Δvout/Δvin größer als die Einheit, und der Transistor wirkt als Verstärker. Dies wird unter Berücksichtigung der typischen Schaltungswerte weiter unten dargestellt.
Der RL -Lastwiderstand beträgt 10 kΩ und eine Änderung von 0,1 V in der Eingangssignalspannung führt zu einer Änderung von 0,5 mA im Emitterstrom.
Diese Änderung von 0,5 mA im Emitterstrom ändert auch den Strom des IC -Sammlers um ungefähr 0,5 mA. Diese Änderung von 0,5 mA im Sammlerstrom führt zu einer Änderung von 0,5 x 10-3 x 10 x 103, dh 5 V in der Ausgangsspannung, die durch den RL-Lastwiderstand von 10 kΩ erscheint.
Daher verursacht die Änderung von 0,1 V in der Einlasssignalspannung eine Änderung von 5 V in der Ausgangsspannung, was eine Spannungsverstärkung von 5/0,1 = 50 ergibt.
Polarisationsbedarf: Für die meisten Anwendungen müssen Transistoren als lineare Verstärker fungieren (dh die Ausgangsspannung als lineare Funktion der Eingangsspannung).
Um dies zu erreichen, ist es notwendig, den Transistor im Bereich seiner charakteristischen Kurven zu betreiben, die linear, parallel und für gleiche Erhöhungen der Parameter ausgestattet sind.
Dieser Vorgang kann durch eine angemessene Auswahl des Null -Signalbetriebspunkts garantiert und die Funktion des Transistors am linearen Teil der Eigenschaften einschränken.
Für die ordnungsgemäße Auswahl des Null -Signalbetriebspunkts ist eine angemessene Verzerrung erforderlich, dh die Anwendung von CC -Spannungen bei der Bindung des basierten Emitters und der basierten Sammelunion.
Wenn der Transistor nicht korrekt voreingenommen wird, würde er ineffizient funktionieren und Verzerrungen im Ausgangssignal erzeugen.
