Diagrama de circuito de amplificador de voltaje OTA:

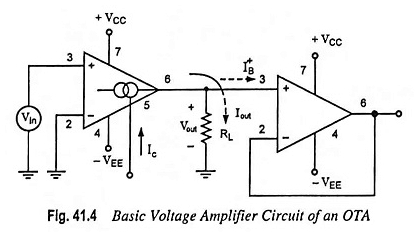

En la figura 41.4 se muestra un diagrama básico de circuito de amplificador de voltaje OTA.
A temperatura ambiente (t = 300 k), la corriente de salida,
Ahora, si toda la corriente de salida, Iout fluye al RL. Esto ocurrirá solo si [ib+ ≪ ipout], así
Por lo tanto, el RL también contribuye a la ganancia de voltaje. Y para tener IB+ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪ ≪,

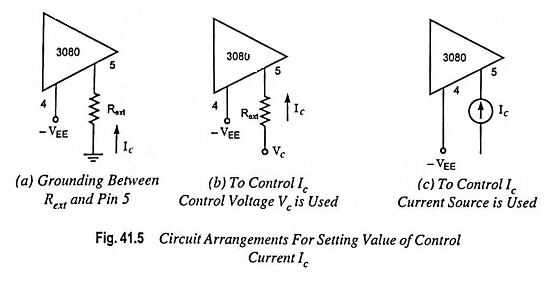

El IC de corriente de control también altera la salida, por lo que conectamos una rext de resistencia externa (entre el par 5 y la tierra, como se muestra en la figura 41.5 (a) para que
Un enfoque, como se muestra en la Fig. 41.5 (b), para establecer el control de la corriente de control es usar un voltaje de control VC, de modo que
Otro enfoque para configurar el control IC corriente es mediante el uso de una fuente de corriente, como se muestra en la Fig. 41.5 (c). (Uno puede emplear FET, BJT, un amplificador operacional, un chip de corriente LC u otro 3080 como fuente de corriente).
