Clase AB Push Pull Amplifier – Diagrama de circuito, operación y inconvenientes:

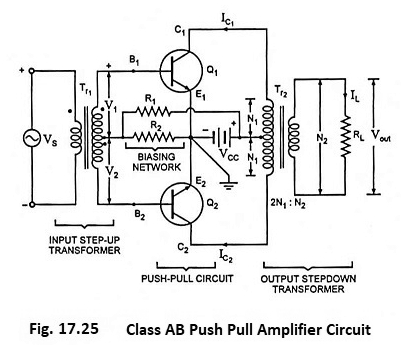

El circuito básico del amplificador de pulsación de empuje AB de clase es el mismo que el del amplificador de pulsador de clase A que se muestra en la Fig. 17.25, excepto que la caída de voltaje a través de la resistencia R2 está tan ajustada que es aproximadamente igual al voltaje de Cutin (0.5 V para SI y 0.1 V para GE).
Ahora la operación se convierte en AB tipo, es decir, la corriente del colector fluye durante más de la mitad del ciclo de la señal de entrada pero menos que el ciclo completo.
La distorsión introducida en este circuito amplificador es menor que la del amplificador de pulsador de clase B pero más que en el amplificador de pulsador de clase A.
Los inconvenientes de los amplificadores de push-pull de clase AB en comparación con los amplificadores de push-pull de clase B son la menor eficiencia de conversión y el desperdicio de la potencia de espera.
