Circuito de amplificador de retroalimentación de voltaje:

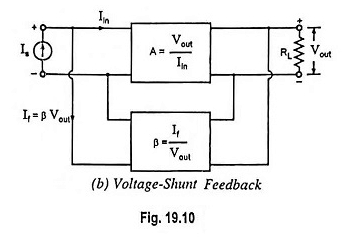

El circuito amplificador de retroalimentación de retroalimentación de voltaje también se conoce como retroalimentación alimentada por derivación derivada de derivación o retroalimentación inversa de derivación de voltaje. Aquí, una pequeña porción del voltaje de salida se acopla de nuevo al voltaje de entrada, como se muestra en la Fig. 19.10 (b).
Dado que la red de retroalimentación de la red de la entrada y la salida del amplificador, tanto las impedancias de entrada como de salida se reducen en un factor 1/(1 + βA).

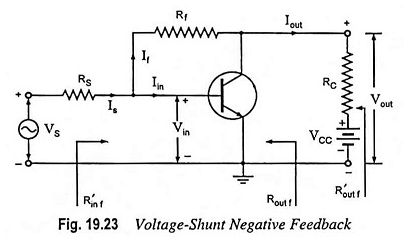

La Figura 19.23 proporciona el circuito de una etapa de amplificador de emisores comunes con una resistencia RF que proporciona retroalimentación de colector a base. Aquí, la retroalimentación es proporcional a la corriente de voltaje de salida y la corriente de retroalimentación si se agrega en derivación con la entrada. Por lo tanto, este circuito forma el caso del amplificador de retroalimentación inversa de voltaje.
Del circuito que se muestra en la figura 19.23.
Retroalimentación actual,
De las ecuaciones. (19.12) y (19.50) y asumir es ≈ si
Por lo tanto, la transresistencia es igual a la negativa de la resistencia de retroalimentación de la salida a la entrada del transistor y es estable si RF es una resistencia estable.
Tanto las resistencias de entrada como de salida se reducen porque la red de retroalimentación desvía tanto la entrada como la salida del amplificador. Suponiendo que la impedancia de entrada sea cero, ganancia de voltaje con retroalimentación.
Por lo tanto, si las resistencias RF y RS son elementos estables, entonces la ganancia de voltaje es estable (independientemente de los parámetros del transistor, las variaciones de voltaje de temperatura o suministro).
Amplificador sin comentarios:

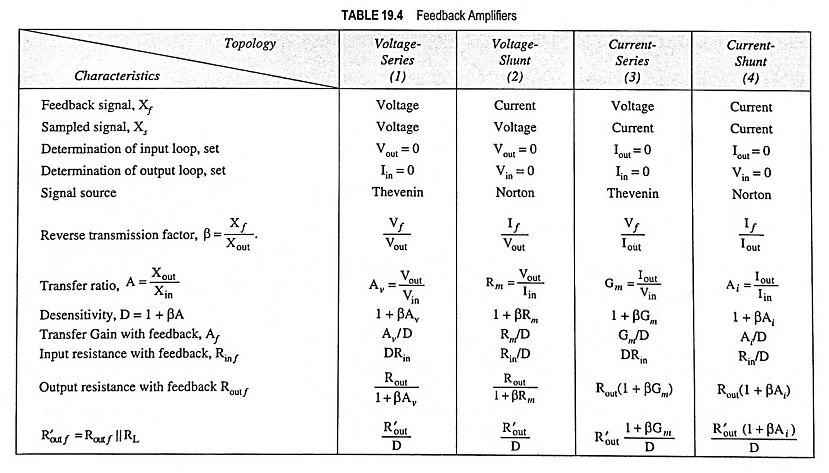

Refiriéndose a la segunda topología en la Tabla 19.4, el circuito de entrada del amplificador sin retroalimentación se obtiene configurando Vout = 0 (cortando el nodo de salida). Conectando así RF de resistencia desde la base al emisor del transistor.

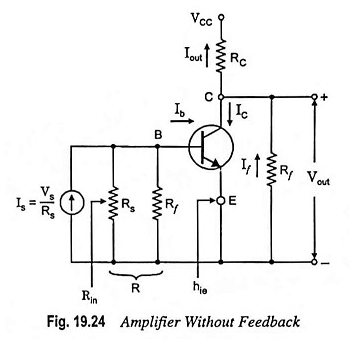

El circuito de salida se obtiene configurando vin = 0 (cortando el nodo de entrada), conecta así la RF del colector al emisor. Por lo tanto, el circuito amplificador sin retroalimentación se representa en la figura 19.24.
Dado que la señal de retroalimentación es una corriente, la fuente está representada por el equivalente de un Norton con IS = VS/RS.
La señal de retroalimentación es la corriente si en la resistencia de retroalimentación RF, que es el circuito de salida.
De la figura 19.24,
Si el amplificador se desactiva reduciendo la HFE a cero, una corriente si pasa a través de la red β (la resistencia RF) de la entrada a la salida y esta corriente es
El Iout de corriente de salida con el amplificador activado es
Por lo tanto, la condición de que la transmisión hacia adelante a través de la red de retroalimentación pueda ser descuidado es iout >> si
Dado que esta ganancia de voltaje es al menos unidad, esta desigualdad se satisface fácilmente seleccionando (RS + RF) >> RC.
