Amplificador vertical:
Las características de respuesta de sensibilidad (ganancia) y ancho de banda de frecuencia (BW) del osciloscopio están determinadas principalmente por el amplificador vertical. Dado que el producto BW BW es constante, para obtener una mayor sensibilidad, el BW se reduce o viceversa.
Algunos osciloscopios dan dos alternativas, cambiando a una posición ancha de ancho de banda y cambiando a una posición de alta sensibilidad.
Diagrama de bloques de un amplificador vertical:

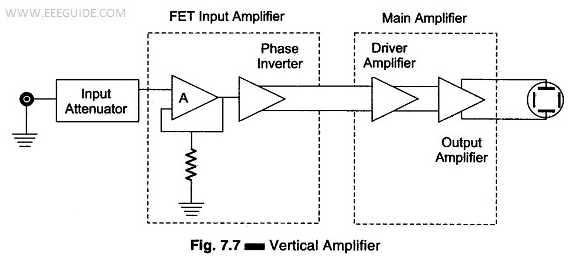

El diagrama de bloques de un amplificador vertical se muestra en la figura 7.7.
El amplificador vertical consta de varias etapas, con sensibilidad general fija o ganancia expresada en V/Divs. La ventaja de la ganancia fija es que el amplificador se puede diseñar más fácilmente para cumplir con los requisitos de estabilidad y BW
El amplificador vertical se mantiene dentro de su capacidad de manejo de señal mediante la selección adecuada del interruptor del atenuador de entrada.
El primer elemento del preamplificador es la etapa de entrada, que a menudo consiste en un seguidor de fuente FET cuya alta impedancia de entrada aísla el amplificador del atenuador.
Esta etapa de entrada FET es seguida por un seguidor de emisores BJT, para que coincida con la impedancia media de la salida FET con la entrada de baja impedancia del inversor de fase.
Este inversor de fase proporciona dos señales de salida antifase que se requieren para operar el amplificador de salida Push-Pull. La etapa de salida Push-Pull ofrece voltajes de señal iguales de polaridad opuesta a las placas verticales de la CRT.
Las ventajas de la operación de empuje en CRO son similares a las obtenidas de la operación Push-Pull en otras aplicaciones; Mejor cancelación de voltaje de zumbido desde la fuente o la fuente de alimentación (es decir,
DC), incluso la supresión armónica, especialmente el gran armónico grande se cancela, y una mayor potencia de salida por tubo como resultado de incluso cancelación armónica. Además, se reducen una serie de efectos de desenfoque y no lineales, porque ninguna placa es de potencial terrestre.
