Amplificador Push Push Clase A – Principio de trabajo, ventajas y desventajas:

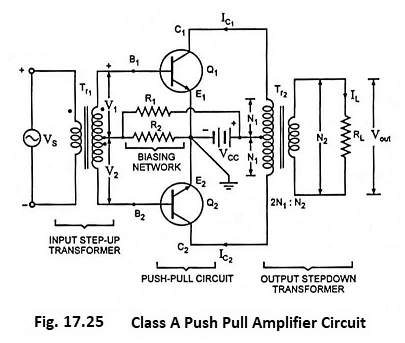

En la figura 17.25 se muestra un circuito amplificador de pulsación de empuje de clase A. Por clase A, el amplificador de pulsación de empuje significa que fluye la corriente en la salida del dispositivo activo (cada transistor) para todo el ciclo de entrada.
Disposición del circuito:
Los circuitos de un amplificador de empuje de clase A de Clase A se muestran en la figura 17.25. Como ya se mencionó, el amplificador Push-Pull utiliza dos transistores idénticos, digamos Q1 y Q2. Los terminales emisores de los dos transistores Q1 y Q2 se conectaron juntos.
La señal de entrada se aplica a las entradas de dos transistores a través del transformador de paso hacia arriba TR1, que proporciona señales de polaridad opuestas a las dos entradas de transistores.
Los terminales de colección de ambos transistores están conectados a los terminales finales de la primaria del transformador de salida tocado en el centro TR2. La fuente de alimentación VCC está conectada entre los terminales del emisor y el grifo central del transformador primario de salida.
Las resistencias R1 y R2 se utilizan para proporcionar el sesgo adecuado para el circuito. La carga RL está conectada a través de la secundaria del transformador de salida TR2.
La relación de giro (2N1: N2) del transformador de salida se elige para que coincida con la carga con la impedancia de salida del amplificador y, por lo tanto, transfiera la potencia máxima.
Las corrientes inactivas de los dos transistores, que son iguales en magnitud, fluyen en direcciones opuestas a través de cada mitad de la primaria del transformador de salida TR2, por lo que no se produce saturación del núcleo magnético.
Operación del circuito del amplificador de pulsación de empuje de clase A:
Cuando la corriente base de un transistor se impulsa positiva con respecto al punto quiescente Q, la corriente del colector aumenta, lo que provoca una disminución en el potencial del colector en relación con el suelo.
Al mismo tiempo, sin embargo, se produce una acción inversa en el circuito base del segundo transistor, es decir, corriente base
Disminuye provocar una caída en la corriente del colector con un consiguiente aumento en el terreno de WRT potencial de colección. Esto significa que la corriente de CA que fluye a través del devanado primario del transformador está en la misma dirección.

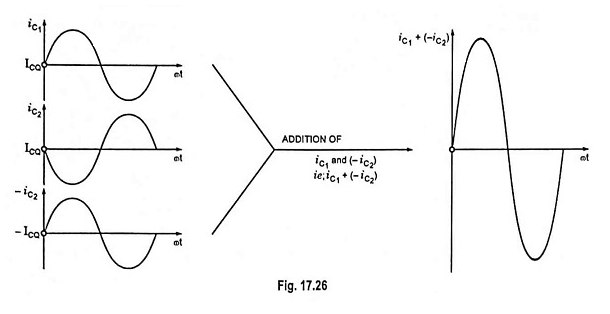

A medida que aumenta IC1 (es decir, tira), el IC2 actual disminuye (es decir, empuja). De ahí el nombre del amplificador Push-Pull. La operación general da como resultado el voltaje de CA inducido en el secundario del transformador de salida y, por lo tanto, la potencia de CA se entrega a la carga. La diferencia de dos corrientes de colección se ilustra en la figura 17.26.
Distorsión:
En vista del hecho de que la corriente de carga en la secundaria del transformador de salida es proporcional a la diferencia de las corrientes del colector, se deduce que el contenido armónico será menor que en cualquiera de las corrientes del colector debido a los efectos de cancelación.
Por lo tanto, la disposición de empuje de pulsación produce mucha menos distorsión en la salida. Esto se ilustra a continuación.
Las corrientes base IB1 e IB2 de los transistores Q1 y Q2 respectivamente se expresan como
Sus corrientes de colección se expresan como
El voltaje de salida inducido en el transformador de salida secundario, siendo proporcional a (IC1 – IC2),
De la ecuación anterior para el voltaje de salida, es obvio que se eliminan todos los armónicos incluso. Esta conclusión se llegó a la suposición de que los dos transistores son idénticos. Si sus características difieren apreciablemente, no se descarta la apariencia de los armónicos.
Ventajas:
- Debido a la ausencia de armónicos uniformes en la salida del amplificador Push-Pull, dicho circuito proporciona más salida por dispositivo activo para una cantidad dada de distorsión o menos distorsión para una potencia de salida dada por transistor.
- Como ya se mencionó anteriormente, los componentes DC de la corriente del colector se oponen magnéticamente en el núcleo del transformador. Esto elimina cualquier tendencia hacia la saturación del núcleo y la consiguiente distorsión no lineal que puede surgir de la curvatura de la curva de magnetización del transformador.
- Otra ventaja de este sistema es que los efectos del voltaje de ondulación que pueden estar contenidos en la fuente de alimentación debido al filtrado inadecuado se equilibrarán. Esta cancelación resulta porque las corrientes producidas por el voltaje de ondulación están en direcciones opuestas en el devanado del transformador, y por lo tanto no aparecerán en la carga. Por supuesto, el Hum de la fuente de alimentación también actuará en las etapas del amplificador de voltaje, y así será parte de la entrada a la etapa de potencia. Este zumbido no será eliminado por el circuito Push-Pull.
Desventajas:
Los inconvenientes del amplificador de empuje de clase A son
- requisito de dos transistores de pares idénticos o emparejados
- necesidad de usar la etapa del conductor para proporcionar dos voltajes iguales y opuestos en la entrada y
- necesidad de transformadores voluminosos y caros.
