Amplificador logarítmico usando diodo:

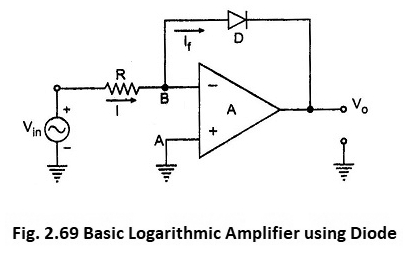

El diagrama de circuito del amplificador logarítmico básico usando diodo se muestra en la figura 2.69.
El diodo D se usa en la ruta de retroalimentación negativa. El nodo A está conectado a tierra, por lo tanto, el nodo B está en tierra virtual. Por lo tanto, vb = 0.
Como la corriente de entrada de OP-Amp es cero,
Ahora, si es la corriente a través del diodo y el voltaje a través del diodo es VB -VO IE -VO.
Por lo tanto, usando la ecuación (10) podemos escribir,
Sustitución
Como IO R es constante de voltaje de CC, denotéos como vref.
Dónde
- Vref = io r
Por lo tanto, el voltaje de salida VO es una función del logaritmo del voltaje de entrada vin. El amplificador de registro básico que usa diodo proporciona el logaritmo para basar E IE, logaritmo natural. Pero el mismo circuito se puede utilizar para encontrar los valores de logaritmo a la base 10 mediante la escala adecuada como, como,
