Amplificador diferencial con dos amplificadores operacionales:

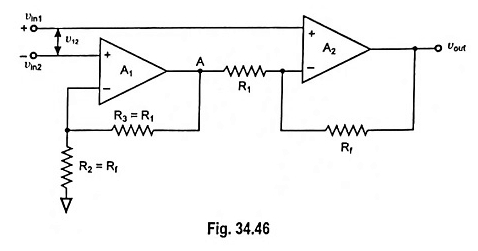

La ganancia y la resistencia de entrada del amplificador diferencial se pueden aumentar utilizando dos amplificadores operacionales. Las características de dicho amplificador son idénticas a las de un amplificador no invertir. En la figura 34.46 se da un circuito práctico que usa amplificador diferencial con dos amplificadores operacionales.
El circuito está compuesto por un amplificador de dos etapas, la primera etapa es de un amplificador no inversor y el segundo es de un amplificador diferencial, ambos con ganancias de diferentes valores.
Ecuaciones de primera etapa y segunda etapa:
La salida de la primera etapa,

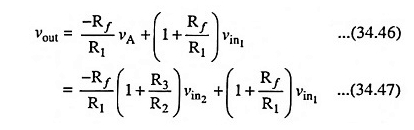

Salida de la segunda etapa,

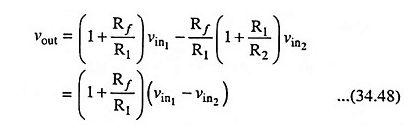

Desde R3 = R1 y Rf = R2, tenemos
Ganancia de voltaje,
Resistencia de entrada: resistencia de entrada de la primera etapa,
Donde Rin es la resistencia de circuito abierto de OP-APP, ya que la primera etapa es un amplificador no invertido
Con Vin2 conectado a tierra Vin2 = 0, la segunda etapa también se convierte en un amplificador no inversor cuya resistencia de entrada se puede dar como
donde rin es resistencia al circuito abierto del amplificador operacional
Inconvenientes:
La señal de salida puede ser de menor magnitud de lo esperado. Este es un inconveniente de tal amplificador.
