Amplificador cuasicomplementario npn
Amplificador cuasi complementario de empuje:
En los circuitos de amplificador de potencia práctica, es preferible emplear transistores NPN para ambos dispositivos de salida de alta corriente. Como la conexión Push-Pull necesita dispositivos complementarios, se requiere un transistor de alta potencia PNP.

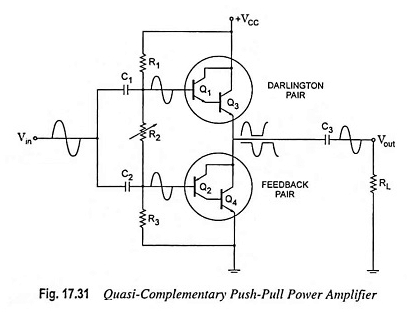

Un medio práctico para tener una operación complementaria mientras usa los mismos transistores NPN coincidentes para la salida es proporcionada por un circuito amplificador de potencia de pulsación de empuje cuasi complementario, como se ilustra en la figura 17.31.
La operación de empuje se obtiene utilizando transistores complementarios Q1 y Q2 antes de los transistores de salida de NPN coincidentes Q3 y Q4. Aquí los transistores Q1 y Q3 forman un par de Darlington que proporciona salida de un seguidor de emisores de baja impedancia.
Los transistores Q2 y Q4 forman un par de retroalimentación que proporciona una unidad de baja impedancia a la carga. Se proporciona la resistencia variable R2 para ajustar la condición de sesgo de CC para minimizar la distorsión del cruce. La señal de entrada única aplicada a la etapa de pulsación de empuje proporciona una salida de ciclo completo a la carga RL.
El amplificador de empuje cuasi-complementario se considera el tipo más popular de amplificador de potencia utilizado hoy en día.
